Rel Pemasangan Panel Surya Produsen lan Supplier

merek Xiamen TopfencesolarRel Pemasangan Panel Suryadigunakake kanggo sistem solar gendheng yaiku bahan Aluminium tingkat dhuwur sing dioptimalake kanggo pemasangan panel surya.

Rel surya jinis atap:

Aluminium 6005-T5 / T6 minangka karakteristik kekuatan dhuwur, tahan korosi sing apik lan bobot entheng, bahan sing paling cocok kanggo racking sistem rooftop.

TF-RL seri B46 alur | Dawane 4000mm, 4200mm, 4500mm, 4800mm etc.

Ukuran normal: 27.3*48.3*4500 mm

Perawatan lumahing: ≥10μm

Kit pemasangan rel

Rincian desain struktur: Njupuk TF-RL-B46 sing minangka salah sawijining model sing paling populer, contone.

Ukuran struktur:

Parameter Geometri Bagean Struktur
(1) Rel:	B46		Bahan:		AL6005-T6
σs= 250	N/mm2		E = 70000		N/mm2
Parameter Geometri Bagean
A (mm2)		197.0		Ip (mm4)		64335.0
Ix (mm4)		43678.0		Iki (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Bobot / Meter = Kapadhetan ρ(kg/m³) × Area Bagian A(m2) × g(N/kg)

= 2710 x 0,00019696 x 9,8

= 5,23 N/m

Analisis Komposisi Kimia rel aluminium B46:

(Cara Tes: GB/T3190-2008,OES)

Unsur Kimia AL6005-T6
unsur	Peraturan 6005	Produk Aluminium Antai (AT6006 -T6)	Kesimpulan
Si	0.6-0.9	0.62	Lulus
Fe	≤0.35	0.13	Lulus
Cu	≤0.10	<0,001	Lulus
Mn	≤0.10	0.003	Lulus
Mg	0.40-0.60	0.56	Lulus
Cr	≤0.35	0.001	Lulus
Zn	≤0.10	0.01	Lulus
Ti	≤0.10	0.014	Lulus
Al	wates	wates	Lulus

Tes tensile:

Cara Tes : JIS Z 2241-2011

Sifat Mekanik AL6005-T6

Item tes	Tipe spesimen	Kekuwatan tarik (Rm) (Mpa)	Kekuwatan bukti (R0.2) (Mpa)	Elongasi sawise fraktur (A50mm)(%)
asil	No.13B	295	263	10

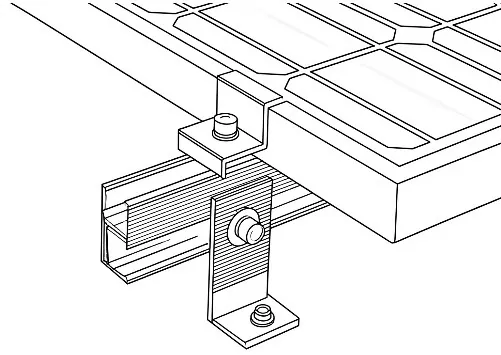

Struktur rel mount kit aksesoris:


Loro Utas saka Bolts	Pancing gendheng	Kit L-kaki	Klem tengah 1

End-Clamp 1	Klem tengah 2	Klem Akhir 2	Lembar konduktif

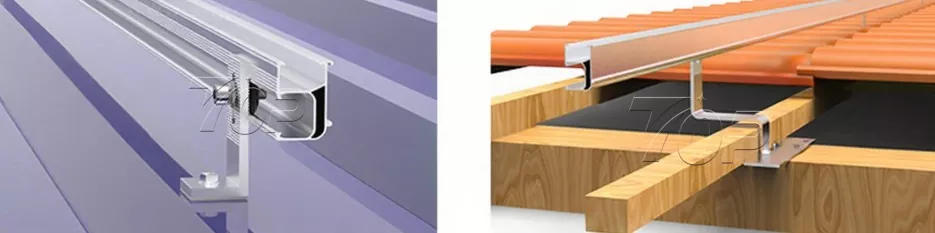

Aplikasi ril liyane

View as

Kurung Rel Pemasangan Panel Surya Aluminium

Aluminium panel surya soyo tambah krenjang alur digawe dening Xiamen Topfencesolar saka China nggunakake pancing gendheng dipasang ing balok kanggo ndhukung ril B45. Konektor rel sing nyambungake potongan rel ing siji ril dawa baris kanthi baris kanggo ngatur panel surya kanthi orientasi lanskap utawa vertikal. Kinerja linuwih dhuwur disambut kanthi apik dening pasar Eropa, Asia, Amerika.
Jeneng merek:Topfencesolar
Bahan produk:alumunium
Fungsi produk:Ril kanggo pemasangan panel surya
urip layanan:≥25 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Solar Rack Roof Mounting Rail

Minangka supplier dipercaya kanggo struktur soyo tambah solar, Xiamen Topfencesolar Co., Ltd wis darmabakti kanggo ngrancang lan Manufaktur dhuwur-kinerja Solar rack gendheng soyo tambah ril kanggo nyukupi macem-macem panjaluk pasar, saka omah gendheng kanggo tanduran PV komersial. Kita ngrancang produk sing menehi kinerja teknis lan efisiensi biaya.

Jeneng merek:Topfencesolar

Bahan produk:AL6005-T5 / AL6063-T6

Fungsi produk:Pemasangan Rooftop

urip layanan:Luwih saka 20 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Rel Panel Surya

Rel Panel Surya nyedhiyakake dhukungan sing stabil kanggo sistem pemasangan atap solar, lan bisa ngganti macem-macem kesempatan. Xiamen Topfencesolar minangka pabrikan profesional sing nawakake layanan khusus ril panel surya kanggo mbantu para klien ing proyek solar. Sampel kasedhiya kanggo ukuran lan jumlah sing beda.
Jeneng merek:Topfencesolar
Bahan produk:Aluminium Al6005-T5 / T6
Fungsi produk:Pemasangan solar roof metal
urip layanan:20 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Mini Rail kanggo Metal gendheng Solar Panel Mounting

Minangka produsen profesional lan supplier ing China, The Mini Rail kanggo Metal Roof Panel Solar Mounting awet lan karakteristik ligthweight diprodhuksi dening Xiamen Topfencesolar bisa nyuda 20-30% biaya luwih murah kanggo soyo tambah panel solar. Anodization lumahing aluminium wis Processing ≥ 10μm, njupuk efforts gedhe saka bukti UV, lan resistance karat, dening layanan liwat 25 taun. Solusi railess iki ditampa kanthi apik lan digunakake ing sistem tata surya omah, komersial lan industri.
Jeneng merek:Topfencesolar
Bahan produk:Al6005-T5
Fungsi produk:Kanggo panel surya loading ing gendheng utawa lemah
urip layanan:≥25 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Pemasangan Rak Atap Panel Surya

Topfencesolar ndadékaké prodhuksi solar panel roof rack mount, pabrik adhedhasar ing China. Rel minangka kurung instalasi kunci sistem fotovoltaik. Kanthi ril dipasang, bisa ndandani panel surya kanthi aman ing macem-macem atap. Kayata atap beton, logam, lan genteng. Rel bobot entheng digawe saka paduan aluminium, kanthi resistensi karat sing apik, apa maneh, gampang dipasang.

Ndeleng Liyane >> Kirim Pitakonan >>

Rel Pemasangan Panel Surya Aluminium

Ril Pemasangan Panel Surya Aluminium minangka salah sawijining bagean penting kanggo struktur pemasangan solar. Lagi digawe saka bahan aluminium 6005-T5 karo perawatan lumahing anodizing, awet kanggo luwih saka 25 taun.
Jeneng merek:Topfencesolar
Bahan produk:Aluminium 6005-T5, 6063-T6
Fungsi produk:Dhukungan pemasangan solar
urip layanan:≥ 20 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Minangka produsen lan pemasok Rel Pemasangan Panel Surya sing dipercaya ing China, kita duwe pabrik. Kanggo entuk dhaptar rega produk sing disesuaikan, hubungi kita.
