Supplier Atap Panel Surya Berkualitas lan Awet

Topfencesolar minangka pimpinan R&D lan ngrancang sistem pemasangan atap panel surya. Kita profesional nawakake solusi solar siji-mandeg. Sistem kita kalebuPemasangan Panel Surya Datar, Sistem pemasangan atap logam, sistem pemasangan solar Ground, sistem solar carport, sistem atap surya BIPV, dan sistem tata surya agrivoltaics.

Mbangun stasiun tenaga surya langsung ing payon bangunan sing wis ana, lan ora perlu ngenggoni tanah tambahan. Iki minangka solusi transformasi energi kutha sing populer saiki. Sistem solar gendheng uga nggabungake struktur solar lan gendheng dadi struktur lengkap lan terpadu.

Apa jenis atap sing bisa dipasang nganggo panel surya?

Kategori atap:

Genteng Genteng	Atap Logam	Atap Aspal	Genteng Beton

Atap logam kayata Standing seam roof, corrugate plate, lsp.

Sisih ngisor gendheng jubin kanthi balok kayu

Atap aspal sing rata utawa rata

Atap beton tipe semen

Kategori liyane…

1. Kanggo gendheng logam, ngukur ukuran gendheng. sistem dirancang adhedhasar rincian ukuran gendheng ana ing ngisor iki.

2. Tim insinyur Topfencesolar bakal cocog karo solusi sing paling apik kanggo atap.

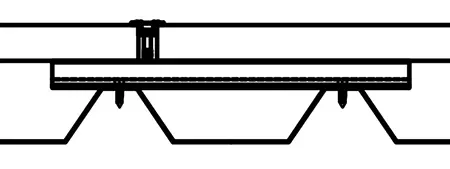

a. Atap logam milih clamps gendheng karo H ril optimized sistem, instalasi gampang lan cepet.

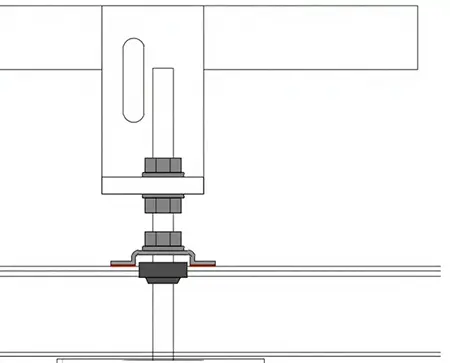

b. L-kaki karo sistem bolts kanggo gendheng logam corrugate.

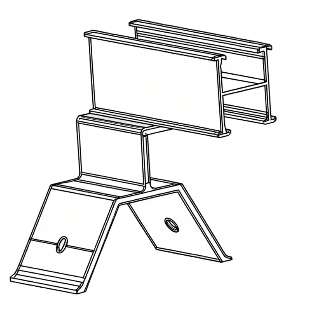

c. Sistem Mini Rail ngoptimalake struktur kanggo nggawe bobot loading paling cilik.

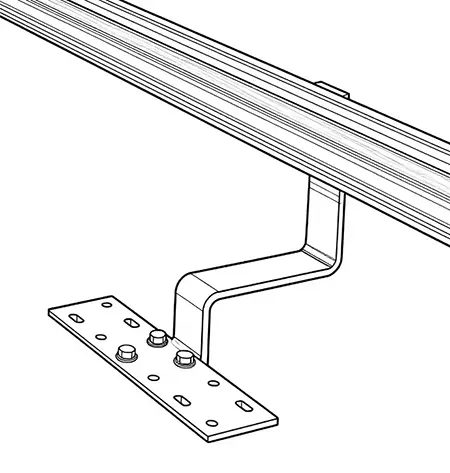

d. Genteng gendheng, kita bisa milih nggunakake pancing gendheng / rong kepala baut + sistem rel.

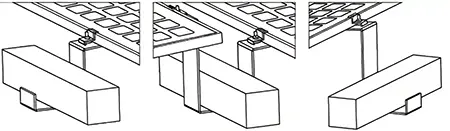

e. Atap datar biasane nggunakake sistem ballast utawa desain tripod.

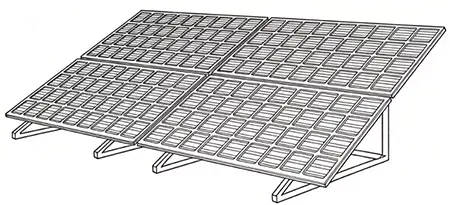

f. Struktur tripod bisa nyukupi sudut sing beda-beda lan kustomisasi sing dhuwur kanggo ngasilake tenaga surya sing luwih apik ing atap sing rata utawa dhuwur.

Solusi liyane manggahubungi kita, kita bakal menehi solusi babagan gendheng sampeyan.

Faktor Perancangan Struktur Pemasangan Atap:

Beban Desain

barang	Parameter (ing ngisor conto info)
Ukuran Panel	2278113430
Bobot Panel	30 kg
Orientasi Panel	Vertikal utawa Landscape
Jumlah Panel / saben Set	1 × 2 = 2 pcs
Sudut Miring	11°
Kacepetan Angin Regional	72 m/s (3 detik kacepetan)
Beban Salju Lemah	0 kpa
Kategori Terrain	3
Dhuwur maksimum	10 m
Situs Instalasi	payon
wilayah	C
Standar Desain	AS/NZS 1170 (conto)

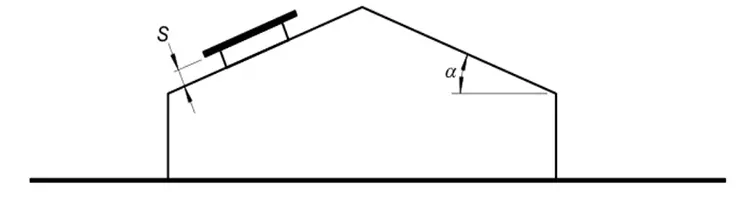

Yen α = 11 °
kapan,	θ = °, positif	= 0,600
kapan,	θ = 0 °, negatif	= -1.400

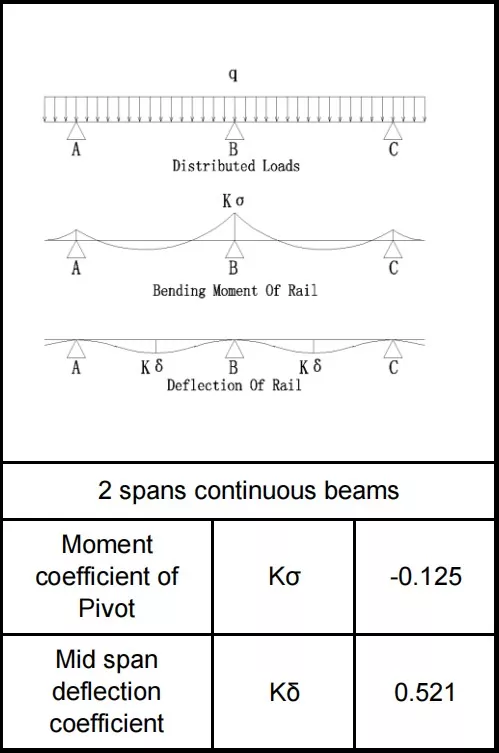

Kalkulasi Stress Struktur

Peta sketsa lebar beban rel tunggal

Jembar L=1.050m

Kantilever Ls=0,200m

Jumlah span n=2

Sudut miring θ=11°

Rel dimuat jembaré B=0.759m

Kombinasi Muatan

Kombinasi Beban Rail
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Muatan	Beban Tetep-G	17.49	89.97
	Mundhut Angin Beban-W1	0	718.39
	Munggah Angin Beban-W2	0	-1676.24
	Muatan Salju-S	0.00	0.00
Kombinasi Muatan	1.35G	23.61	121.46
	1.2G+0.6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0.9G+W2	15.74	-1595.27

Desain struktur panel surya atap keamanan sing aman kudu ditindakake ing kahanan pancacahan sing aman kanggo ndhukung struktur nggunakake jangka panjang.

Urip layanan struktur kita ≥ 25 taun

Garansi 10 taun.

View as

Solar Triangle Ballast Flat Roof Mounting System

Minangka Produsèn profesional, kita arep kanggo nyedhiyani sampeyan kualitas dhuwur Solar Triangle Ballast Flat Roof Mounting System. Sistem Pemasangan Atap Datar dirancang kanggo macem-macem instalasi panel surya atap datar kanthi desain non-penetrasi. Topfencesolar dirancang sistem ballast-aman iki ngilangake kabutuhan seng nembus gendheng, lan ngilangake risiko bocor banyu ing gendheng. Iki minangka solusi sing cocog kanggo aplikasi atap datar komersial lan industri sing wis kabukten lan misuwur digunakake ing wilayah Eropa, Amerika Utara, MENA, lan APAC. .
Merk:Topfencesolar
Bahan produk:Al6005-T5
Fungsi produk:Instalasi model ballast kanggo atap solar
urip layanan:≥25 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Ballast Flat Roof Sistem Pemasangan Surya

Minangka produsen profesional, Ballast Flat Roof Solar Mounting System saka Topfencesolar, dirancang kanthi nimbang kacepetan angin sing dhuwur lan salju sing abot nalika netepi peraturan bangunan sampeyan.
Tim Topfencesolar Engieneer nggarap sistem ballast sing cocog adhedhasar struktur atap sampeyan, kanthi ngitung beban struktur sing tepat. We offer ngiyataken struktur ballast simulating karo beban angin, petungan beban salju lan beban mati uga kanggo kurban solusi safety lengkap kanggo gendheng warata.
Jeneng merek:Topfencesolar
Bahan produk:alumunium
Fungsi produk:Sistem dhukungan ballast
urip layanan:≥25 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Sistem Kit Pemasangan Surya Atap Datar

Xiamen Topfencesolar minangka salah sawijining pabrikan utama kanggo produk pemasangan solar ing China, kita nyedhiyakake Sistem Kit Pemasangan Solar Roof Flat berkualitas tinggi. Desain profesional lan layanan OEM bisa diwenehake miturut panjaluk pelanggan.
Jeneng merek:Topfencesolar
Bahan produk:Aluminium Al 6005-T5 / T6, Hot Dip Galvanized Steel
Fungsi produk:Pemasangan solar roof metal
urip layanan:≥25 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Sistem Pemasangan Ballast Solar

Minangka produsen profesional, Sistem Pemasangan Ballast Solar non-penetrasi sing diprodhuksi dening Topfencesolar nyedhiyakake solusi sing stabil lan ora ngebur kanggo panel surya sing dipasang ing atap. Iki minangka balesan ing blok beton adhedhasar bobot kayata slab beton utawa nampan ballast kanggo ngamanake panel surya. Ora perlu nggunakake baut jangkar ekspansi kanggo nembus atap beton. Solusi sing disederhanakake njaga integritas atap, lan nyuda wektu instalasi, ngilangi risiko bocor banyu. Murah, gampang lan cepet nginstal kanggo panel surya.
Jeneng merek:Topfencesolar
Bahan produk:Hot-dip galvanis Q235 Steel
Fungsi produk:Pemasangan solar roof metal
Orientasi Modul:Lanskap utawa Vertikal

Ndeleng Liyane >> Kirim Pitakonan >>

Sistem Pemasangan Pancing Genteng

Topfencesolar branded Tile Roof Hook Mounting System diprodhuksi saka China, iku solusi instalasi sing gampang lan cepet kanggo ndhukung panel surya ing rooftop ubin pitched dening dipasang ing pancing gendheng gendheng lan ril aluminium karo Clamps. Ora perlu welding ing situs, lan ora ngrusak struktur gendheng.
Jeneng merek:Topfencesolar
Bahan produk:baja SUS 304
Fungsi produk:Genteng omah, komersial utawa industri
urip layanan:20 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Atap Genteng Solar Mount

Minangka Produsèn profesional, Topfencesolar wis specialized ing R&D lan manufaktur sistem Tile Roof Solar Mount kanggo gendheng gendheng. Bahan aluminium maju kanthi entheng, tahan karat, lan gampang dipasang. pancingan aluminium bisa enterly tetep gendheng kothak (wanzheng) lan safety. Pasar aplikasi iki kalebu Eropa kaya Jerman, Spanyol, Italia, Walanda, lsp. lan negara-negara Asia kaya Indonesia, Thailand, Vietnam, lsp.
Merk produk:Topfencesolar
Bahan produk:Aluminium kelas dhuwur
Fungsi produk:Pancing gendheng dipasang ril lan ndhukung panel surya
urip layanan:≥25 taun

Ndeleng Liyane >> Kirim Pitakonan >>

Minangka produsen lan pemasok Pemasangan Atap Panel Surya Kab sing dipercaya ing China, kita duwe pabrik. Kanggo entuk dhaptar rega produk sing disesuaikan, hubungi kita.
