Sistem Pemasangan Pancing Genteng

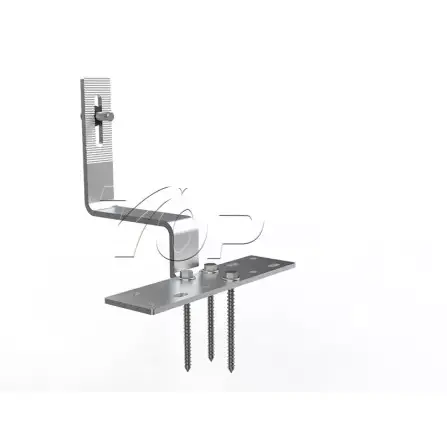

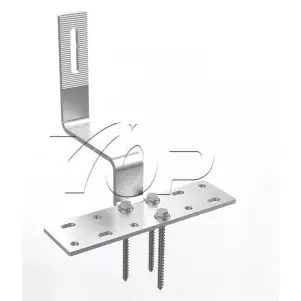

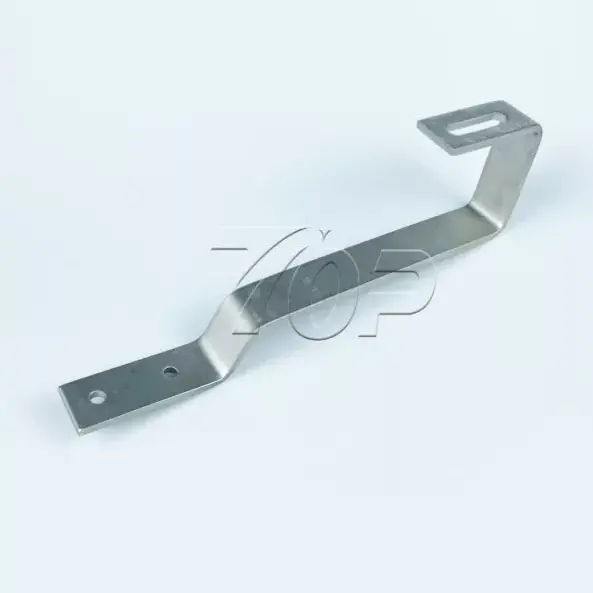

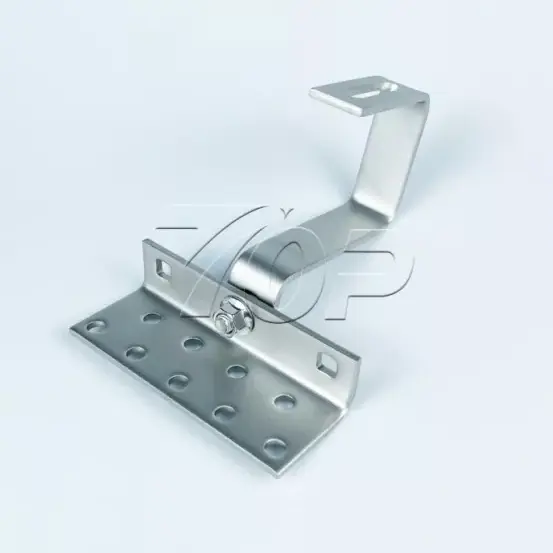

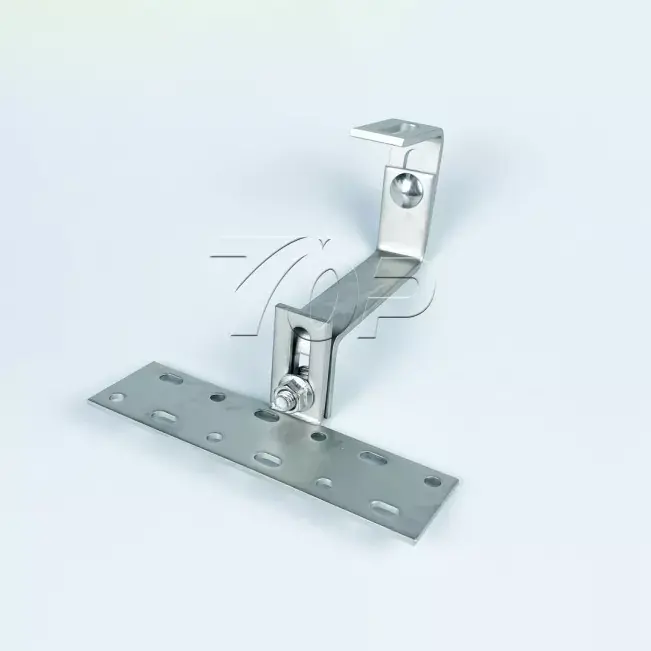

Nggolek produsen lan supplier China sing dipercaya? Ora katon maneh! Topfencesolar minangka pabrik terkemuka sing nawakake Sistem Pemasangan Pancing Genteng Berkualitas. Desain struktur pancing pancing Topfencesolar, Part No: TF-AHK-H12 yaiku desain luwes rong dhuwur, baja tahan karat kanthi ketebalan 5mm saka 120-150mm.

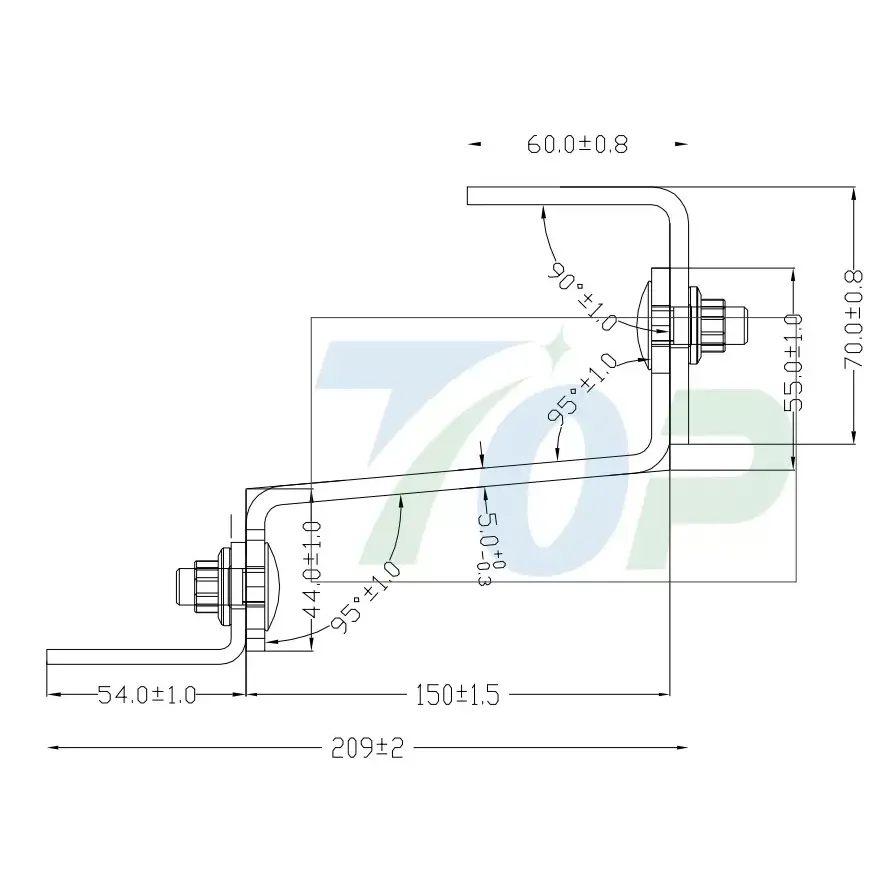

Syarat teknis:

1.Weld pass sing roto-roto kandhel, karo lumahing nggantheng, tanpa undercut, crack utawa blowhole, ect.

2. Bagean sing warata tanpa pinggiran cetha, sudhut cetha utawa Burr, etc.

3. Toleransi sing ora dingerteni ditindakake miturut gelar M (GB / T 1804-2000).

4. Ora ana tandha kanggo sudut sing tepat.

5.Perawatan lumahing wis rampung miturut syarat customer.

Beda karo pemasangan lemah tradisional, solusi pemasangan rooftop kanthi efektif nambah tingkat panggunaan tenaga surya. Tile Roof Hook Mounting System saka Topfencesolar populer digunakake ing pembangkit listrik tenaga surya omah lan komersial. Solusi nggunakake wangun khusus pancing dirancang adhedhasar gendheng kothak, nginstal ing gendheng balok kayu, wangun mlengkung awak pancing 100% non-tutul iketan ing gendheng tanpa ngrusak kothak. Lan desain iki bisa njaga gendheng asli kanthi aman tanpa penetrasi ing atap lan nyuda resiko bocor banyu minimal.

Bahan:

Topfencesolar Tile Roof Hook Mounting System designs utamané dumadi saka stainless steels, kita njaga kualitas dhuwur lan awet long-term nggunakake karo liwat 25 taun nggunakake layanan. Bahan baja tahan karat SUS304. Lan sistem nggabungke nggunakake Al6005-T5 ril aluminium kanggo banget ndhukung panel solar ing gendheng.

Perawatan permukaan rel kanggo pancing iki: Aluminium kanthi perawatan permukaan anodisasi ≥15μm.

Kinerja: njaga struktur aluminium anti-karat banget ing aplikasi agama sing beda-beda lan malah ing lingkungan iklim sing rumit.

Sertifikat: Topfencesolar hook tundhuk karo SGS / CE / TUV lan kualitas produksi ketemu standar SGS.

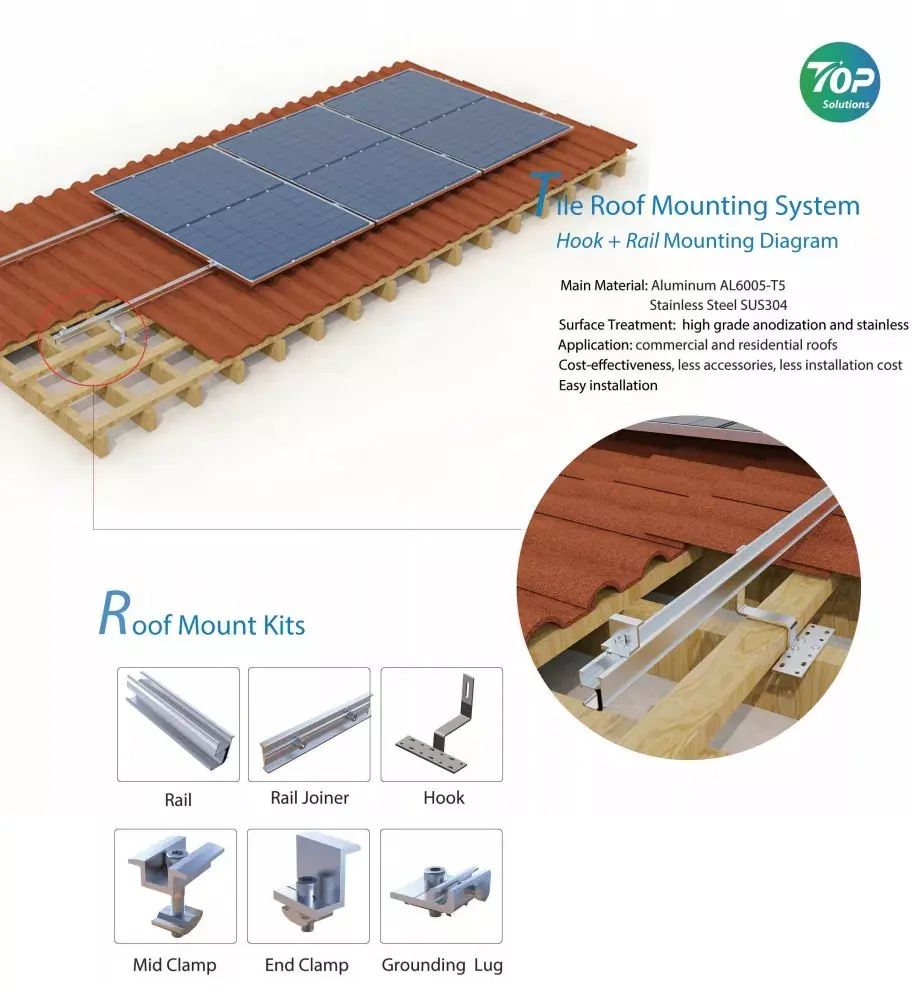

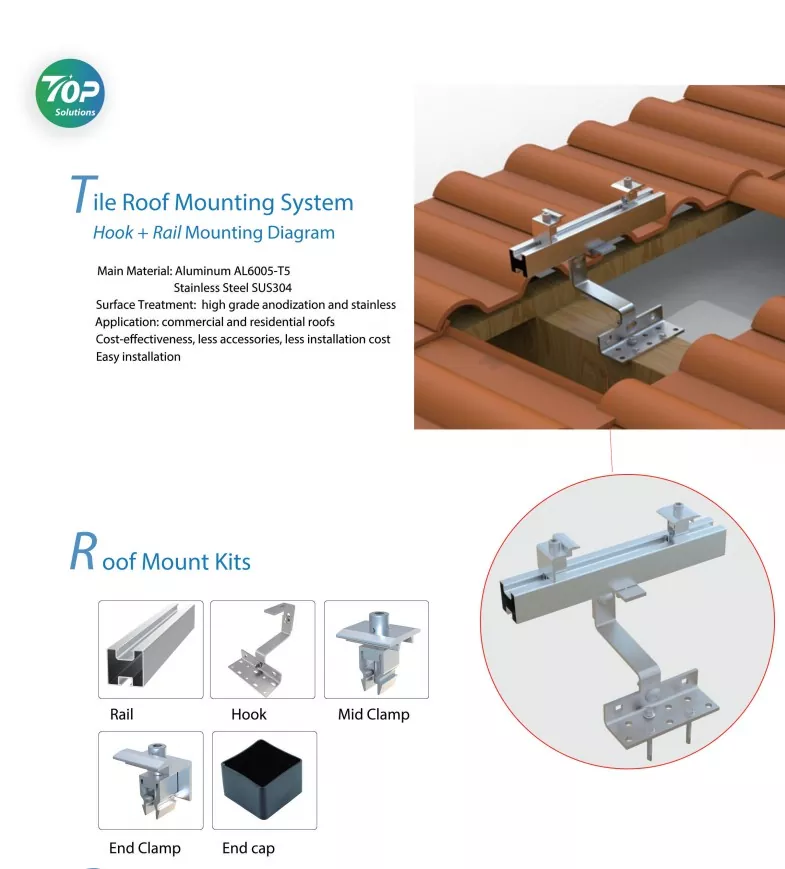

Komponen pancing atap genteng:

Kelip-kelip: karet

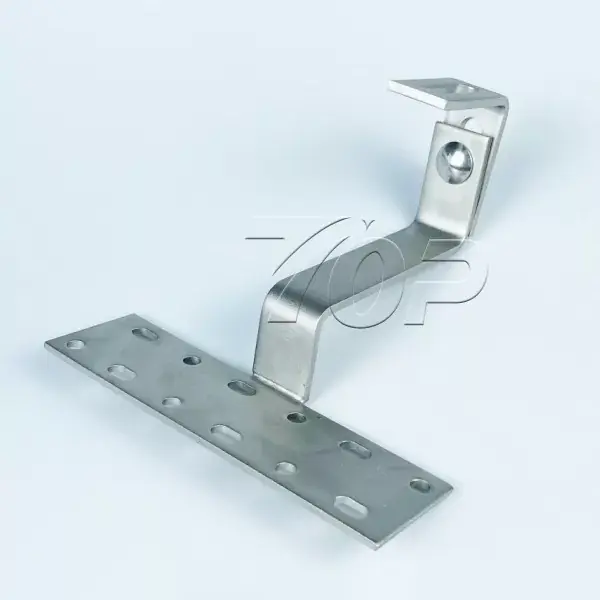

Lengan Hook: baja SUS304

Pengikat: sekrup / pin ulir dhewe

Klem rel: Klem tengah/ Klem Akhir

keuntungan:

Keuntungan saka instalasi pancing atap Topfencesolar kanthi cepet iki yaiku instalasi kanthi cepet kanthi biaya paling murah lan nggawe owah-owahan minimal ing struktur asli atap. Dadi sistem pancing pancing iki nduweni daya tarik estetika sing dhuwur kanggo nyampur karo atap.

Uga kita duwe pilihan warna Ireng sing uga misuwur ing pasar Eropa.

Aplikasi kasebut cocog karo sistem pemasangan atap ubin panel surya. Model detail kalebu braket pemasangan pancing gendheng solar + rel aluminium sing dipasang.

Langkah-langkah instalasi:

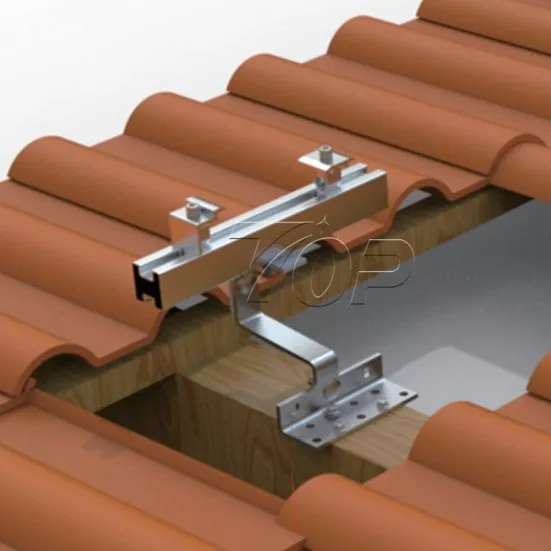

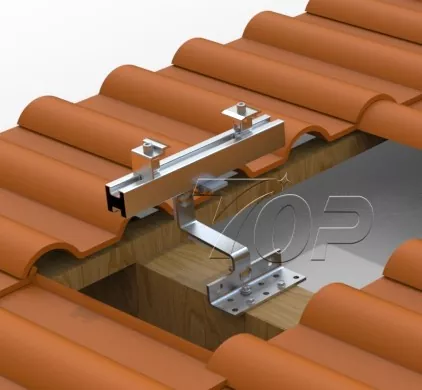

Langkah pisanan: Struktur sistem lengkap ing gendheng kothak nggunakake ngawut-awut utawa bolts nyepetake pancing ril ing balok kayu saka gendheng.

Langkah kapindho: Pasang ril aluminium Topfencesolar ing pancingan, rel sing beda disambungake bebarengan karo konektor rel.

Langkah katelu: Sawise kabeh pancing gendheng wis siyap lan ril aluminium dipasang ing, preapre kanggo Gunung panel solar. Sadurunge masang panel PV, konfirmasi tata letak panel karo tim insinyur Topfencesolar kanggo ngrampungake instalasi orientasi vertikal utawa lanskap. Banjur sijine panel PV ing 1 rwo karo 4-14 utawa luwih panel dening siji pesawat, utawa loro Panel ing siji baris, 4-20 Unit saka panel solar ing siji kolom ing ril. Jumlah panel baris lan kolom gumantung saka ukuran gendheng lan sisih madhep srengenge. Babagan rincian profesional babagan carane nggawe tata letak panel surya ing atap lan kapasitas daya apa sing bisa dipasang ing atap, sampeyan bisa takon karo tim insinyur energi TOPrfence.

Langkah papat: Nyambungake panel solar ing ril aluminium karo Topfencesolar Mid-clmaps lan mungkasi karo End-clmaps kanggo keamanan aman panel solar iki ing gendheng kothak.

Faktor sing mengaruhi desain struktur lan pemasangan panel surya:

1. Ukuran gendheng - nemtokake kapasitas daya carane amba sampeyan bisa installe ing bangunan.

2. Jinis gendheng: jinis gendheng beda duwe solusi soyo tambah beda. Gendheng ubin pitched milih pancingan karo ril iku salah siji saka solusi paling apik, biaya murah, kekuatan dhuwur saka panel surya ndhukung, lan struktur entheng apik kanggo gendheng bobot loading keamanan. Nanging kaya gendheng logam, utawa gendheng beton, kudu milih L kaki + struktur alur utawa sistem ballast, etc. Mangga takon saka tim Topfencesolar Engineer.

3. Ukuran panel surya, lan kapasitas daya saben panel. Iki ana hubungane karo beban struktur.

4. Kacepetan angin. Struktur Sistem Pemasangan Pancing Genteng kudu cukup kuwat kanggo nahan angin saka 2m/s nganti 70m/s (kacepetan angin rata-rata diitung kanthi 3 sconds stnadard).

5. Materi saka struktur: saiki Steel lan Aluminium sing paling kerep lan misuwur digunakake ing struktur soyo tambah, kanggo struktur gendheng kudu milih materi entheng supaya pindhah menyang Almuminun iku pilihan sing paling apik. Saka Topfencesolar, solar Aluminium Al6005-T5 kualitas sing luwih dhuwur tinimbang pasar.

Kaluwihan

1.Topfencesolar dirancang Pitched Tile Roof Hooks kanggo Sistem Pemasangan Solar gampang dipasang desain, kurang kurung, instalasi cepet.

2. Kit pancing gendheng kita duwe proses anodizing bahan dhuwur lan perawatan permukaan stainless. Ndhukung kanggo nggunakake jangka panjang.

3. Desain aksesoris sing dioptimalake luwih murah. Ing situs mung butuh tenaga instalasi sing kurang kanggo nyuda biaya instalasi.

4.Topfencesolar wis seri saka macem-macem jinis pancingan opsi ndhukung luwes kanggo patemon macem-macem gendheng kothak lan panutup Jerman, Polandia, Austria, Spanyol, utawa Jepang, Indonesia, etc. Pasar.

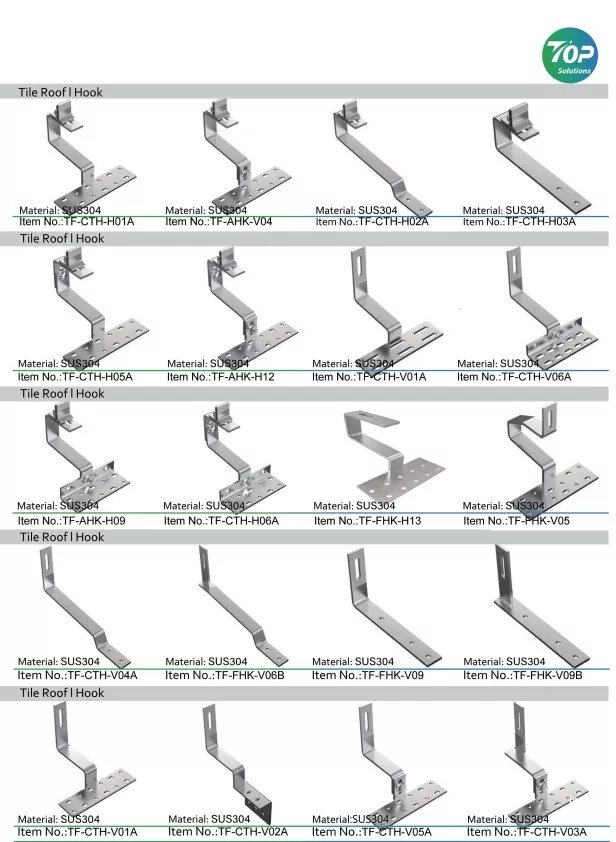

Pilihan liyane saka macem-macem wangun lan jinis pancingan:
