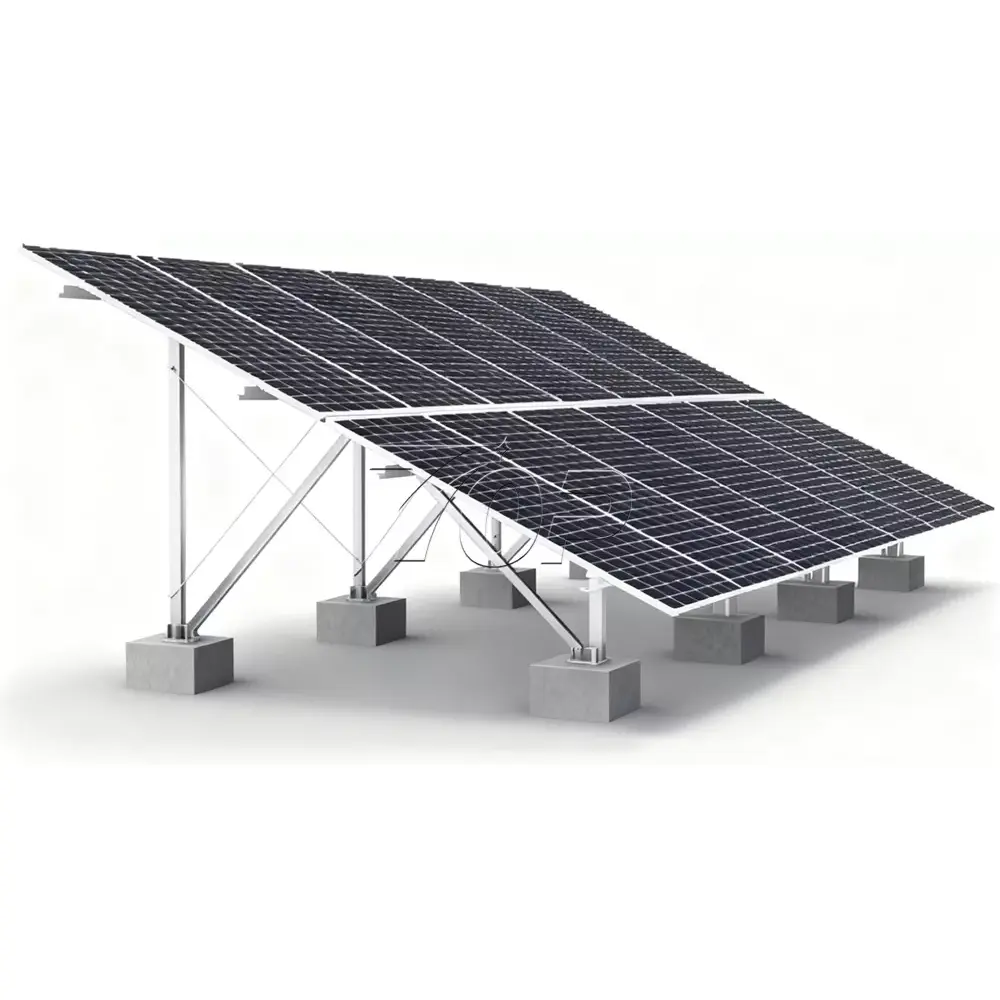

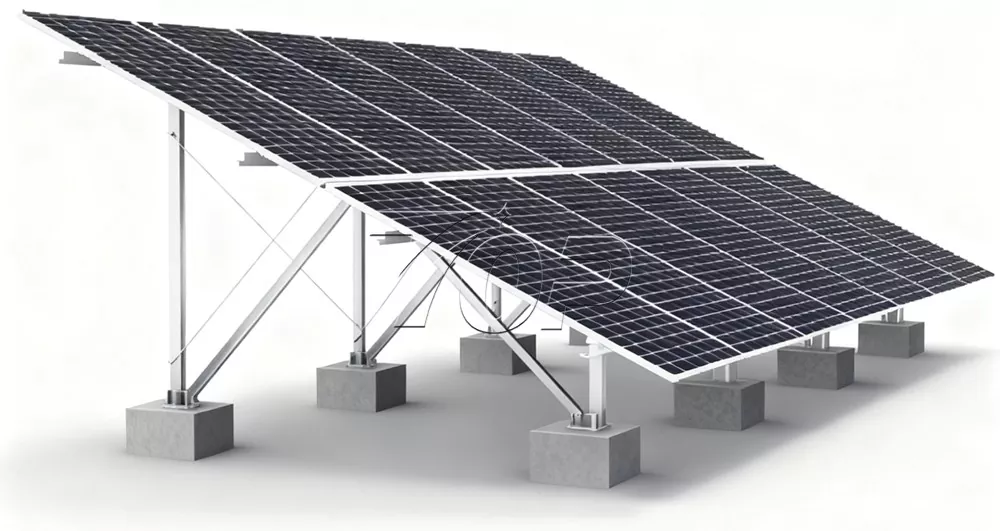

Ground Solar Mounting Sistem Racking
Topfencesolar wis melu ing manufaktur Ground Solar Mounting Racking System lan anjog saka nyediakke solar struktur soyo tambah lan bracket kit ing saindhenging donya. Iku nuduhake struktur panel solar kang langsung diinstal ing lemah njaba, nyesuekake kanggo terrains beda kayata tanah warata, sloping lemah, etc. Lan keuntungan kanggo nggunakake stabil, dipercaya lan awet.
Jeneng merek:Topfencesolar
Bahan produk:Seng, aluminium lan magnesium
Fungsi produk:Nawakake dhukungan stabil kanggo panel surya
urip layanan:Swara 25 taun
Minangka produsen lan supplier profesional China, Topfencesolar merek Ground Solar Mounting Racking System dirancang khusus kanthi ngitung beban faktor angin / salju sing diwasa. Bedane saka Aluminium utawa baja galvanis Hot-dip, kita nggunakake teknologi Coating aluminium magnesium galvanis Zn-Al-Mg paling anyar.
Latar Belakang Prinsip Materi ZAM:
Struktural Zinc Aluminium Magnesium nduweni kinerja anti-karat sing apik.
(Pilihan ukuran luwih akeh)
Prinsip anti-karat utamané gumantung ing efek sinergis saka unsur alloy: seng, minangka unsur anode kurban utami, corrodes preferentially liwat wesi, mangkono nglindhungi basa support; aluminium bisa mbentuk film oksida sing padhet ing permukaan, luwih ngalangi invasi media korosif; Magnesium bisa nyaring struktur gandum, nambah resistance karat alloy lan sifat mechanical. Kombinasi saka macem-macem wesi ndadekake seng aluminium Magnesium ndhukung duwe umur anti-karat luwih dawa tinimbang ndhukung anti-karat tradisional kayata galvanis biasa ing lingkungan Komplek lan atos. Iki kanthi efektif njamin operasi stabil panel surya lan sistem liyane, lan nyuda biaya pangopènan lan bebaya safety sing disebabake karat.

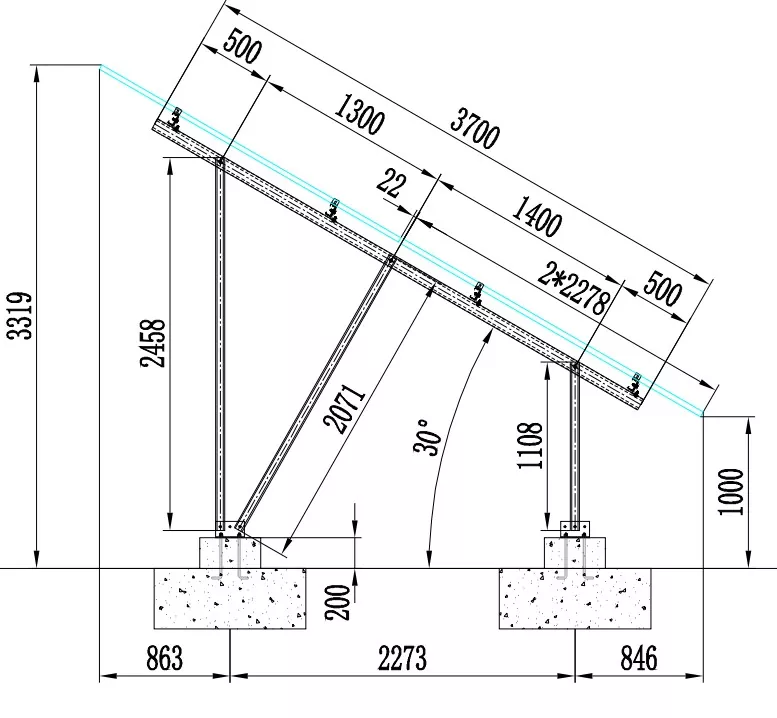

Data struktur:
Jeneng struktur: Ground Steel Solar Mounting System
Dhuwur minimal antarane ngisor panel solar lan lantai: 1000mm.
Dhuwur maksimal yaiku 3319 mm
Sudut miring: 30°
Pondasi: Beton
Barisan panel surya: 2 panel
Orientasi instalasi: Vertikal (Potret uga bisa disesuaikan)
Back Rib: U wangun baja ZAM karo bolongan
Bahan: ZAM
Pengikat: SUS304 sekrup/mur/bolts

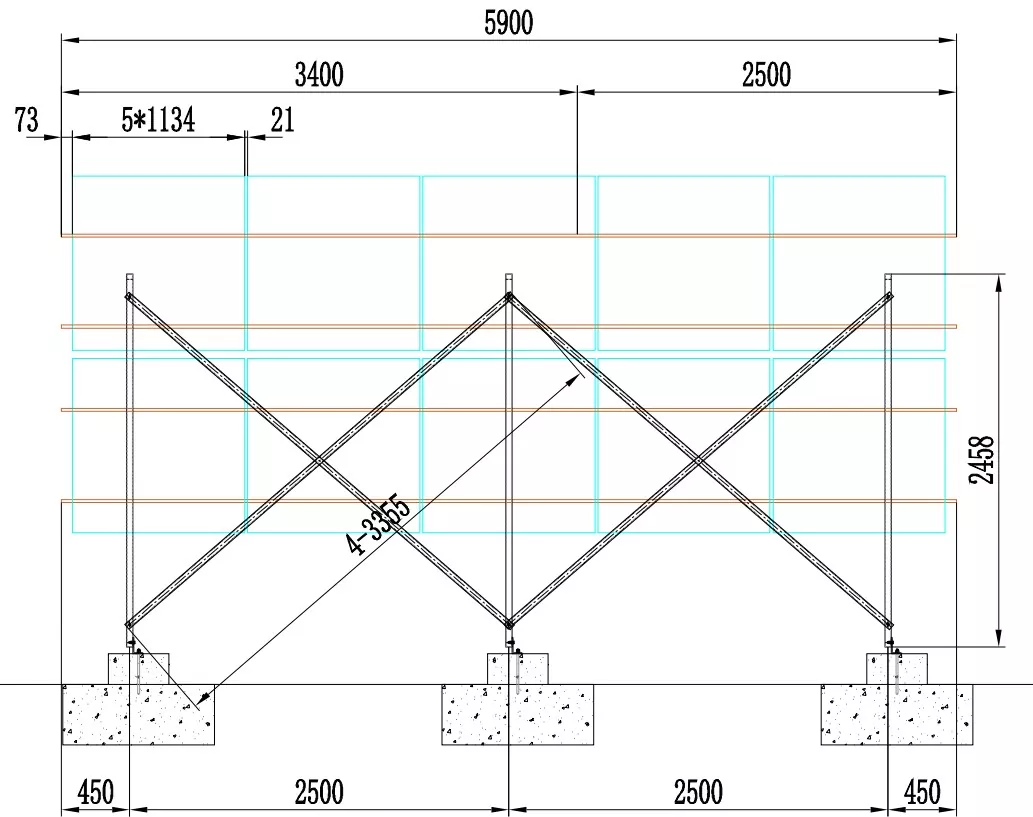

Rincian konstruksi lan sambungan.
|
|
|
|
|
|
|
|
|
|
Struktur BOM saka Topfencesolar
|
Item No. |
jeneng |
Katrangan |
Bahan |
|
|
Beam |
3700 |
S350ZAM |
|
|
Rel C80x40x15 |
3400 |
S350ZAM |
|
Rel C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype（Kanthi bolongan） |
1108 |
S350ZAM |
|
Pos C (karo bolongan) |
2458 |
S350ZAM |
|
|
|
C wangun diagonal brace |
2071 |
S350ZAM |
|
|
Iga mburi bentuk U |
3355 |
S350ZAM |
|
Iga mburi bentuk U |
2680 |
S350ZAM |
|
|
|
Baja Sudut Dasar 02 (Dasar Beton) |
110*70*6*190 |
S350ZAM |
|
Baja Sudut Dasar 02 (Dasar Beton) |
110*70*6*190 |
S350ZAM |
|
|
|
Konektor |
200 |
S350ZAM |
|
|
Dhukungan Purlin |
L80*50-1 |
S350ZAM |
|
|
Jinis kunci klem mburi vertikal |
L40 |
Al6005-T5 |
|
|
Tipe kunci clamp-back tengah vertikal |
L40 |
Al6005-T5 |

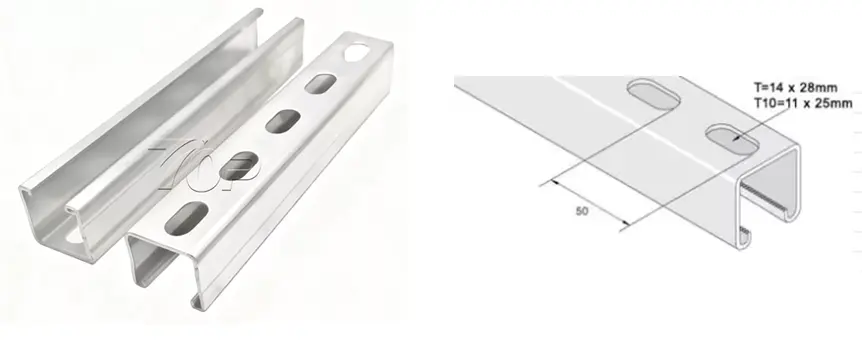

Ukuran wangun U bisa disesuaikan kanggo macem-macem ukuran.

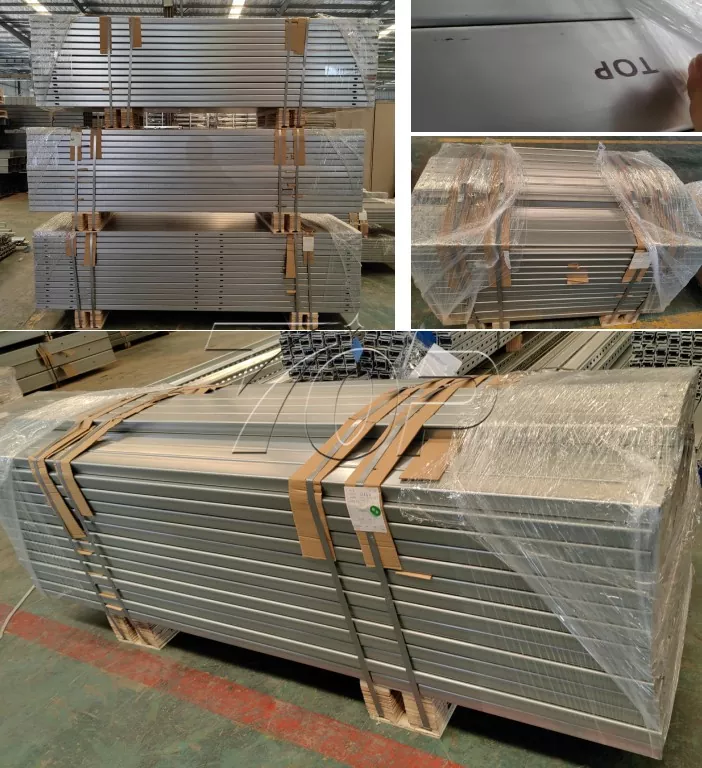

Gambar produksi rampung.

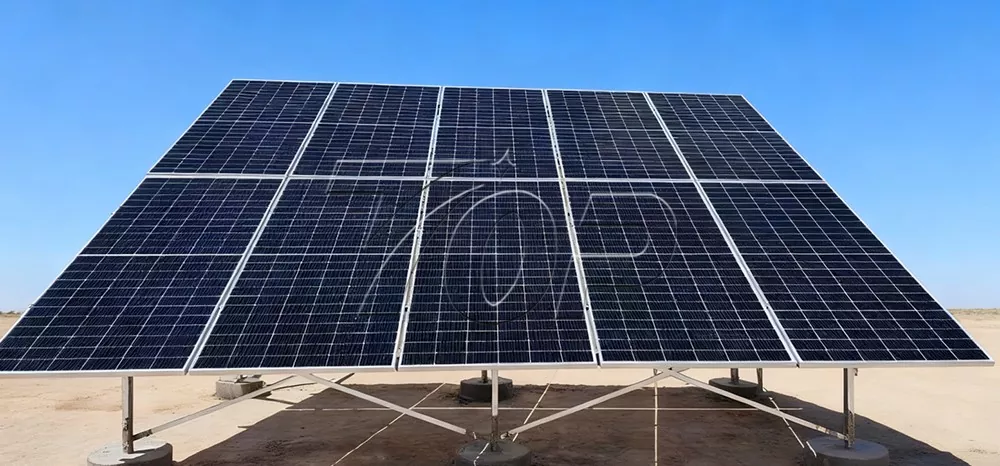

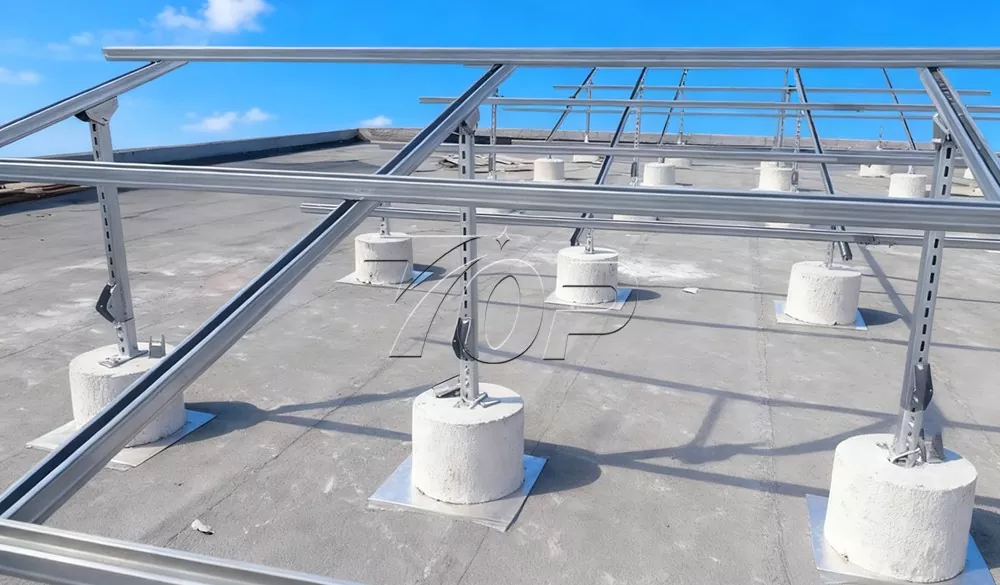

Kasus Aplikasi Nyata
